仲达鉴定|钢结构材料里氏硬度检测作业指导

引言

        硬度检测是材料性能评估中不可或缺的重要环节，它能够为材料的选型、加工工艺的制定以及产品质量的控制提供关键依据。里氏硬度检测作为一种高效、便捷且适用于多种金属材料的硬度测试方法，因其独特的测试原理，快速、无损、操作简便等优点和广泛的适用性，在工业生产、质量检测以及材料研究等领域得到了广泛应用。为确保检测结果的准确性和可靠性，特制定本作业指导书，以提高检测效率和数据可信度。

 1. 目的

    本作业指导书旨在为里氏硬度检测提供一套完整、详细的标准化操作流程，通过明确检测设备的校准要求、试样的准备方法、检测步骤的执行细节以及质量控制的关键点，帮助检测人员在实际操作中避免因操作不当或疏忽而导致的误差，提高检测效率和数据的可信度。

2. 适用范围

适用于钢和铸钢、锻钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金、铜锡合金、纯铜等材料的里氏硬度测定。

3. 引用标准

《金属材料 里氏硬度试验 第一部分：试验方法》GB/T 17394.1-2014

4. 仪器设备

里氏硬度计：应具有制造厂的产品合格证及检定单位的检定合格证，并在有效期内使用。

标准硬度试块：用于校准硬度计，确保其示值误差及重复性在允许范围内。

5. 检测环境要求

环境温度：0℃~40℃。

相对湿度：≤90%。

周围环境：无震动、无强烈磁场、无腐蚀性介质及严重粉尘。

6. 检测步骤

（1）试样准备

被测试样表面应打磨平整，粗糙度不大于2.0μm，曲率半径不小于30mm。

试样表面不得有油污、铁屑、灰尘，且不应带有磁性。

对于大面积板材、长杆、弯曲件等试样，应适当支承和固定，避免冲击时产生位移或弹动。

（2）仪器校准

使用标准硬度试块对硬度计进行检验，示值误差及重复性应不大于±12HLD。若数值偏差超过标准，应进行校准。

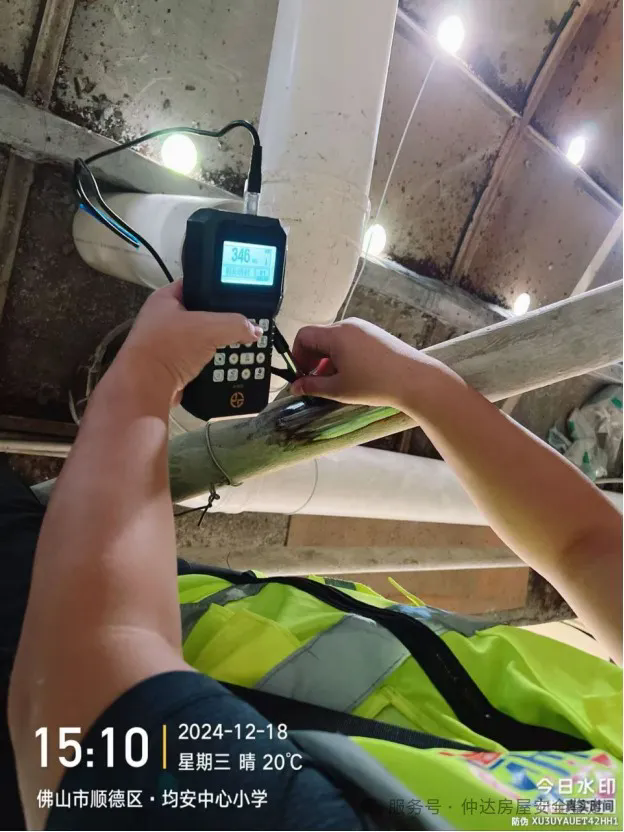

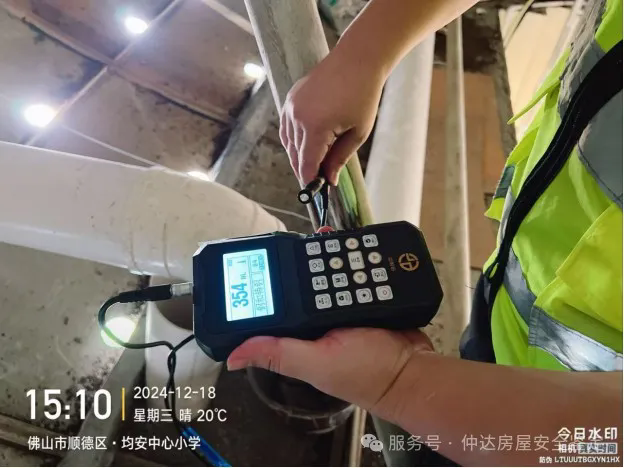

（3）检测操作

A.根据被测工件选择合适的支撑环。

B.将冲击装置支撑环压紧在试样表面，平稳按动冲击装置释放钮进行测量。

C.每两次测试时间间隔不应少于3秒。

D.用5个及以上有效试验点的平均值作为1个里氏硬度试验数据。

E.冲击压痕中心距试样边缘距离不小于5mm，相邻压痕中心距离不小于3mm。

7. 注意事项

测试时应避免支撑环的磨损，否则测试值会偏高。

不可在同一点上重复测试，以免引起较大误差并减少传感器使用寿命。

经常清理套管内壁、冲击体上粘附的灰垢和铁屑。

8. 质量控制

在大批量检验过程中，应经常用硬度标块对仪器进行校对。

试验人员应严格控制试样要求，减少不确定性和误差。

9. 工作过程记录的项目和内容

将委托单位、工程名称、材质、规格类型等试验数据记录到原始数据记录表。

10. 报告编写

将检测数据进行整理计算，按规定的格式出具硬度检测报告。
